压力变送器常见问题及解决方法-齐亚斯帮您解决!

   日期:2017-08-24     来源:齐亚斯    浏览:506    评论:0
核心提示:压力变送器是工业中常用的传感器,主要用于压力的显示和控制,其常在高温、高压、腐蚀、振动等环境下工作,难免会出现各种问题,齐亚斯带我们分享下较常见的问题及解决方法。
压力变送器是工业中常用的传感器,主要用于压力的显示和控制,其常在高温、高压、腐蚀、振动等环境下工作,难免会出现各种问题,下面我们来分享下较常见的问题及解决方法:

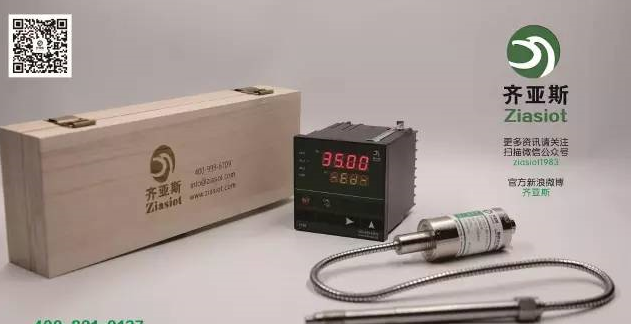

QQ图片20170824094029
一、压力变送器无输出信号

检查与测试
1、检查电源接线:查看压力变送器的电源连接是否接反;

2、供电电源检测:测量是否有24V直流电压;

3、如果变送器是带表头的,检查变送器表头是否有损坏(可以先将表头的两根线短路,如果短路后正常,则说明是表头损坏);

4、电流检测:将电流表串入24V电源回路中,检查电流是否正常;

5、电源是否接在变送器电源输入端;

对应解决方案1、把电源极性接正确。

2、必须保证供给压力变送器的电源电压≥12V(即变送器电源输入端电压≥12V)。如果没有电源,则应检查回路是否断线、检测仪表是否选取错误(输入阻抗应≤250Ω)等等。

3、表头损坏的则需更换表头。

4、如果正常则说明压力变送器正常,此时应检查回路中其他仪表是否正常。

5、把电源线接在电源接线端子上。

二、压力变送器输出信号≥20mA

检查与测试

1、压力变送器电源是否正常;

2、实际压力是否超过压力变送器的所选量程;

3、压力传感器是否损坏,严重的过载有时会损坏隔离膜片;

4、接线是否松动;

5、电源线接线是否正确。

对应解决方案

1、如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω。

2、重新选用适当量程的压力变送器。

3、需发回生产厂家进行修理。

4、接好线并拧紧。

5、电源线应接在相应的接线柱上。

三、压力变送器输出信号≤4mA

检查与测试

1、变送器电源是否正常;

2、实际压力是否超过压力变送器的所选量程;

3、压力传感器是否损坏,严重的过载有时会损坏隔离膜片。

对应解决方案

1、如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω。

2、重新选用适当量程的压力变送器。

3、需发回生产厂家进行修理。

四、压力指示不正确

检查与测试
1、 压力变送器电源是否正常;

2、参照的压力值是否一定正确;

3、 压力指示仪表的量程是否与压力变送器的量程一致;

4、压力指示仪表的输入与相应的接线是否正确;

5、变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω;

6、多点纸记录仪没有记录时输入端是否开路;

7、相应的设备外壳是否接地;

8、是否与交流电源及其他电源分开走线;

9、压力传感器是否损坏,严重的过载有时会损坏隔离膜片;

10、管路内是否有沙子、杂质等堵塞管道,有杂质时会使测量精度受到影响;

11:管路的温度是否过高,压力传感器的使用温度是-25~85℃,但实际使用时最好在-20~70℃以内。

对应解决方案

1、如果小于12VDC,则应检查回路中是否有大的负载,变送器负载的输入阻抗应符合RL≤(变送器供电电压-12V)/( 0.02A) Ω。

2、如果参照压力表的精度低,则需另换精度较高的压力表。

3、压力指示仪表的量程必须与压力变送器的量程一致。

4、压力指示仪表的输入是4~20mA的,则变送器输出信号可直接接入;如果压力指示仪表的输入是1~5V的则必须在压力指示仪表的输入端并接一个精度在千分之一及以上、阻值为250Ω的电阻,然后再接入变送器的输入。

5、如不符合则根据其不同可采取相应措施:如升高供电电压(但必须低于36VDC)、减小负载等。

6、如果开路则:① 不能再带其他负载;② 改用其他没有记录时输入阻抗≤250Ω的记录仪。

7、设备外壳接地。

8、与交流电源及其他电源分开走线。

9、需发回生产厂家进行修理。

10、需清理杂质,并在压力接口前加过滤网。

11、加缓冲管以散热,使用前最好在缓冲管内先加些冷水,以防过热蒸汽直接冲击传感器,从而损坏传感器或降低使用寿命。

如果大家在压力测控方面遇到了问题,齐亚斯一定会尽力帮助您解决!
