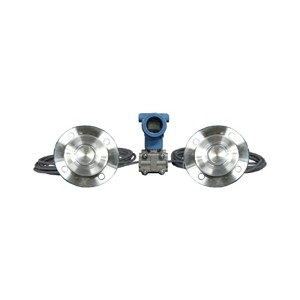

3000LD双法兰差压(液位)变送器

供应总量
10000 台
最小起订
1 台
品牌名称
中山三易
厂家区域
广东中山市
发货期限:
自买家付款之日起 3 天内发货
好货推荐

店铺信息

3000LD双法兰差压(液位)变送器 产品详情
测量范围:
0~10MPa
工作电压:
12~45VDC
精  度:
0.075%,0.1%,0.2%
 1、概述

3000LD双法兰差压(液位)变送器用来测量液体、气体和蒸汽的压力(液位),然后输出与压力相对应4~20mADC信号。密封隔膜是用于防止介质直接进入差压变送器里的差压传感器组件中,安装法兰标准按ANSI,法兰有2"、3"和4"规格,法兰等级分为150LB(2.5Mpa)及300LB(5.0Mpa),法兰安装尺寸见下图表。如用户采用GB911688标准,则DN=50、80、100、PN=2Mpa请注明。接液膜片材料有316L、哈氏C-276、钽、聚四氟乙烯等。用户不注明时,以DN50、2.5MPa安装法兰及接液膜片材料316L供货。
隔膜装置充液腔低容积设计,减少温度影响,隔膜装置工作压力上限是用户选择远传装置的额定值;工作压力不低于
3.5kpa(绝对压力)。同时提供多种结构材料,隔膜装置组件焊接结构,可靠性强。适用于下面几种情况:
1)被测介质对变送器和敏感元件有腐蚀作用时;
2)需要将高温被测介质与变送器隔离时;
3)被测介质中有固体悬浮物或高粘度易堵塞变送器接头和压力容室时;
4)被测介质用引压出易固化或结晶时;
5)更换被测介质需要冲洗而不容交混时;
6)须保持卫生条件,防止污染时。

2、应用
石油/石化/化工
 *与节流装置配套,提供精确的流量测量和控制。
 *可测量管道和贮罐的压力和液位。
电力/城市煤气/其它公司
 *要求高稳定度和高精度的测量等场所。
纸浆和造纸
 *用于要求耐化学液体、耐腐蚀性液体之类的场所。
钢铁/有色金属/陶瓷
 *用于炉膛压力测量等要求高稳定性、高精度测量等场所。
 *用于在严格控制(温度、湿度等)条件下要求稳定测量的场所。
机械/造船
 *用于在严格控制(温度、湿度等)高精确度条件下  要求稳定测量的场所。
3、技术指标:
性能指标:(参考条件:零基量程、硅油、316L不锈钢膜片、量程比1:1、数字微调值等于量程设定点值)
精度:
0.2%/.1%/0.075%

稳定性
12个月,±0.2%F.S,在温度变化28,静压最大为6.9MPa,量程1:1条件下。
安装位置影响
零点最多影响250Pa,可修正掉,无量程影响。
供电电压
12V45VDC(标准为24VDC,无负载可工作于12VDC,带数字指示表头供电电压不低于17VDC
使用温度

-20+85
贮藏温度
-40+104
相对湿度
0100%
物理性能
重量:约3.9kg(标准配置,不带安装附件)
高度:190mm
电缆穿线孔M20×1.5NPT1/2
引压连接
1、引压孔1/4NPT内锥管螺纹
2、引压螺钉:M10×1.5,间距41.3mm
3
、引压连接接头(见图4
总体防护性能符合:IP67(相关参数)
隔爆、本安认证
本安型“i”
符合GB3836.1-2000GB3836.4-2000
防爆等级:EXiaIICT6
隔爆型“d”
符合GB3836.1-2000GB3836.2-2000
防爆等级:EXdIICT6
6
、手操器及校验软件适用对象:
 手操器:可用Rosemount275手操器,且无需配通讯器使用。
