顺源科技车规级多功能高精度隔离放大器新产品：ISO EM210系列

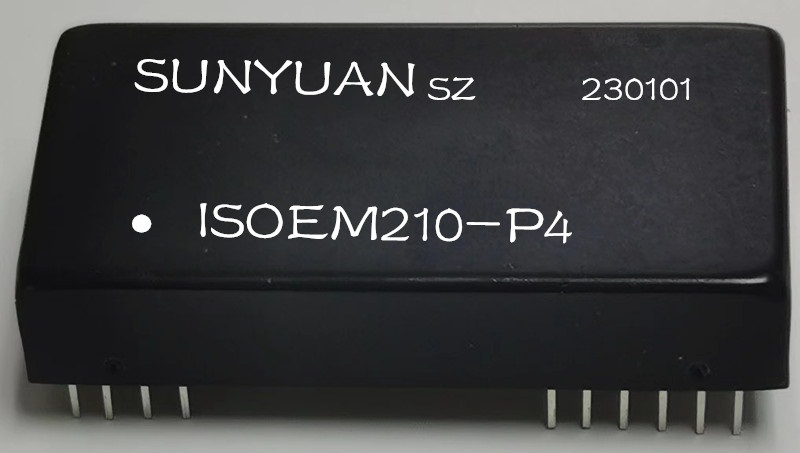

SunYuan  ISO EM210系列模拟信号隔离放大器是一种磁电耦合的混合集成电路，产品采用低成本,小体积DIP标准38Pin金属外壳封装，能有效屏蔽现场EMC空间干扰，并且与AD210模块Pin-Pin兼容。模块内部集成了多组隔离的DC/DC变换电路和磁电耦合信号隔离电路，使外部只需要选择一个直流5V/12V/15V/24V单电源供电，即可完成模拟信号输入/信号输出/辅助电源三端隔离放大及转换技术，并且支持单端及正负双向直流信号输入输出。ISO EM210功能设计全面，采用非固定增益方式，输入信号经过输入端的前置放大器（增益为1-100）放大后进入内部调制器进行调制，非固定增益输入放大器方便用户根据现场工作状况灵活配置使用，用户可通过外设反馈增益电阻等实现增益可变应用，调制后的信号通过变压器耦合传输到输出边，经解调电路解调后放大输出。模块的三隔离设计结构使该器件可以满足信号输入、信号输出、辅助电源完全隔离，通过中断接地回路和泄漏路径措施，并抑制共模电压和噪声，从而防止测量精度降低，提高测量信号精度和完整性，非常适合单通道或多通道信号隔离应用。ISO EM210采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合，内部DC-DC隔离电源除了给内部放大电路供电外，还可以给输入和输出端各向外提供一组±15V/±10mA的稳压隔离电源，用于二线制传感器配电或提供输入端前置放大、信号偏置、差分电路、电桥电路的基准电源。产品能满足潮湿、震动及宽温度范围 -40 ~ +125 ℃的车规级现场工作环境要求。

详细技术资料：http://www.sunyuansz.net/static/upload/file/20230210/1676014963111963.pdf
