【找不同】雷达液位计和导波雷达液位计的差异

（一）雷达液位计

　　原理：发射-反射-接收是雷达液位计的基本工作原理。
　　雷达传感器的天线以波束的形式发射电磁波信号，发射的波在被测材料表面反射，反射回来的回波信号仍然被天线接收。
　　透射和反射光束中的每一点都是通过超声波采样收集的。经智能处理器处理后，获得介质与探头之间的距离，并发送到终端显示器进行显示、报警和操作。
　　特点：雷达液位计的特点是在恶劣条件下效果显著。它可以用来测量它是有毒介质、腐蚀性介质、固体、液体、灰尘还是泥浆介质。就测量而言，它具有以下特征：
　　1、连续准确的测量
　　雷达液位计探头与介质表面无接触，属于非接触测量，可以准确、快速地测量不同介质。探头几乎不受温度、压力和气体的影响(500℃时影响仅为0.018%，50bar时为0.8%)。
　　2、它具有抑制干扰回波的功能
　　3、准确、安全、节能
　　雷达液位计所用材料的化学和机械性能相当稳定，材料可以回收利用，具有环保效果。
　　4、无需维护，可靠性高
　　微波几乎不受干扰，与测量介质没有直接接触，因此几乎可以用于各种场合，如真空测量、液位测量或料位测量。由于使用了先进的材料，它对于极其复杂的化学和物理条件非常耐用，并且可以提供准确、可靠和长期稳定的模拟或数字电平信号。
　　5、维护方便，操作简单
　　雷达液位计具有故障报警和自诊断功能。根据操作显示模块提示的错误码，及时确定并排除故障，使得维护和校正更加方便准确，保证了仪器的正常运行。
　　6、适用范围广，几乎可以测量所有介质
　　从罐体形状来看，雷达液位计可以测量球罐、卧式罐、圆柱罐、圆柱锥罐的液位；储罐功能方面，可测量储罐、缓冲罐、微波管、旁通管中的液位；从被测介质中，可以测量液体、颗粒、浆液等。

　总结：
　　一般来说，雷达液位计应用广泛，是一种非接触测量方法。材料优良，故障率低。

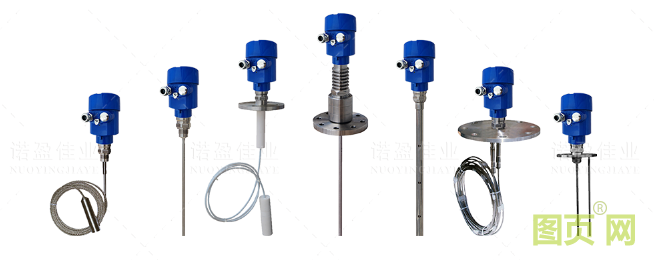

（二）导波雷达液位计

　　原理：导波雷达液位计是一种基于时间行程原理的测量仪器。雷达波以光速运行，运行时间可以通过电子元件转换成电平信号。探头发出高频脉冲，沿电缆探头传播。当脉冲遇到材料表面时，被仪器中的接收器反射和接收，距离信号被转换成物位信号。
　　特征
　　1、对蒸汽和泡沫有很强的抑制能力，测量不受影响；
　　2、进料时不受液体密度、固体物料孔隙率、温度和粉尘影响；
　　3、低维护、高性能、高精度、高可靠性、长寿命。

（三）两者有区别吗？
　　接触方式不同：雷达液位计为非接触式，波导液位计为接触式。也就是说，在食品等级要求高的情况下，不能使用先导式。
　　介质的不同工况：导波雷达液位计要考虑介质的腐蚀性和粘附性，而且过长的导波雷达安装维护难度较大。在低介电常数的工作条件下，雷达和导波雷达的测量原理都是基于介电常数的差异。由于普通雷达发射的波是发散的，当介电常数太低时，信号太弱，测量不稳定，而导波雷达波沿波导杆传播，信号相对稳定。此外，普通导波雷达还具有底部检测功能，可以根据底部回波信号的测量值进行校正，使信号更加稳定和准确。
　　选择上有区别：普通雷达可以互换使用，而导波雷达一般不可互换，因为其导杆(电缆)的长度是根据原工作条件固定的，所以导波雷达的选择比普通雷达更麻烦。

测量范围不同：普通雷达常用于30、40m的罐体上，甚至测量到120米。导波雷达还应该考虑导波杆(缆)的受力情况，这也是由于受力的原因，导波雷达的测量距离一般不是很长。然而，在一些特殊的工作条件下，导波雷达具有明显的优势，如储罐内的混合和介质波动大等。这样的工况用底部固定的导波雷达测量值要比变通雷达稳定；还有小罐液位测量。由于安装空间小(或坦克内部干扰多)，一般雷达不适用，所以导波雷达的优势就显现出来了。
