0-24V电平转0-5V电平 PNP信号高速转换



品特点：

●  8路NPN信号转PNP信号高速转换

●  8路0-5V电平转0-24V电平

●  8路TTL电平转0-24V电平

●  8路NPN信号转TTL电平

●  8路0-24V电平转0-5V电平

●  支持输入信号和输出信号电平翻转。

● 电平转换速度可达1MHz

● 信号输入 / 输出之间隔离耐压3000VDC

● 宽电源供电范围：8 ~ 32VDC

● 标准DIN35导轨安装，方便集中布线



典型应用：

● 不同设备之间的电平转换

● 编码器信号连接到PLC

● 智能楼宇控制、安防工程等应用系统

● 工业自动化控制系统DI隔离器

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 电机转速监测系统

● 地线干扰抑制

● 光电开关等开关量信号采集



产品概述：

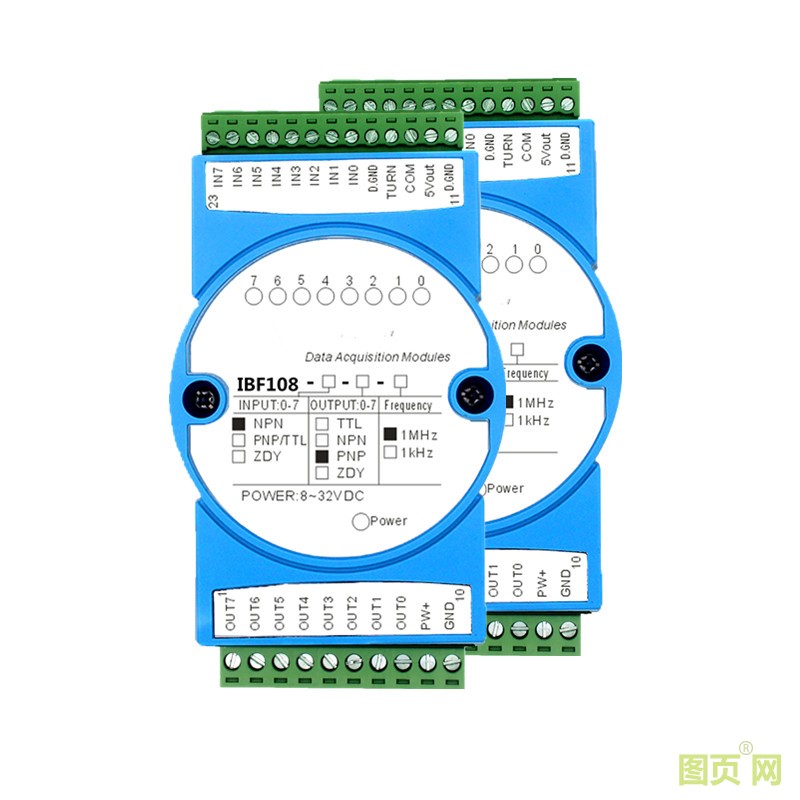

IBF108产品实现各种开关量信号的隔离转换和采集，最多支持8路开关量信号。IBF108系列产品可应用在工业自动化控制系统，开关量DI信号测量、监测和控制，以及工业现场信号隔离及长线传输等等。



产品包括电源隔离，8个通道信号高速隔离。模块可以向输入端提供一个5V的电源，最大电流100mA，可以用于给光电传感器供电。模块还有输入输出电平翻转功能，可以根据需要控制输出信号取反。产品支持多种参数直接的互相转换，如0-5V，0-24V，NPN，PNP等参数的隔离和转换。产品具体输出参数需要通过选型确定。产品接线请参考接线图。

IBF108系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。



产品选型

IBF108  –    □   –    □  –    □



输入信号	输出信号	频率响应
NPN：集电极开路，无源接点输入 PNP：0-5V电平，0-24V电平， TTL电平等有源电压信号输入 ZDY：用户自定义，特殊参数定制	TTL：0-5V电平，TTL电平输出 NPN：集电极开路输出，输出是无源的开关信号 PNP：低电平0V， 高电平电压为电源电压减去1V。 输出0-24V电平，请用24V电源供电       输出0-15V电平，请用15V电源供电 输出0-12V电平，请用12V电源供电 ZDY：用户自定义，特殊参数定制	缺省：最高1MHz 1MHz：最高1MHz 1KHz：最高1KHz   默认产品是高速1MHz 的，如果需要低速 1KHz的订货请注明。



选型举例：

1,  NPN输入，PNP输出，频率响应1MHz，型号IBF108-NPN-PNP

2,  0-5V电平输入，0-24V电平输出，频率响应1MHz，型号IBF108- PNP –PNP，供电电源请用24V。

3,  0-5V电平输入，0-12V电平输出，频率响应1MHz，型号IBF108- PNP –PNP，供电电源请用12V。

4,  NPN输入，PNP输出，频率响应1KHz，型号IBF108-NPN-PNP-1KHz

5,  0-5V电平输入，0-24V电平输出，频率响应1KHz，型号IBF108- PNP –PNP-1KHz，供电电源请用24V。

6,  0-5V电平输入，0-12V电平输出，频率响应1KHz，型号IBF108- PNP –PNP-1KHz，供电电源请用12V。

7,  NPN输入，TTL输出，频率响应1MHz，型号IBF108-NPN-TTL

8,  0-24V输入，TTL输出，频率响应1MHz，型号IBF108-PNP- TTL



IBF108通用参数：

(typical @ +25℃，Vs为24VDC)

输入类型： PNP /TTL/0-5V/0-24V输入： 低电平： 输入  < 1V

                                      高电平： 输入  3.5 ~ 30V

输入电阻：  10KΩ

NPN/集电极开路输入： 上拉电压：5V

上拉电阻： 10KΩ

输出类型： PNP / 0-24V输出： 输出电流：最大30mA，输出请不要过载，否则烧坏模块。

输出电压：0V ~ 电源电压减去1V

TTL/0-5V输出： 输出电流：最大10mA，输出请不要过载，否则烧坏模块。

输出电压：0V ~ 5V

NPN/集电极开路输出: 外部上拉电压0~30V，上拉电阻可选3K~10K欧姆，最大负载电流30mA。

工作电源：    +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路

频率响应： 默认产品1MHz，降低成本也可以选1KHz的产品。

功率消耗：    小于2W

工作温度：    - 45 ~ +80℃

工作湿度：   10 ~ 90% (无凝露)

存储温度：   - 45 ~ +80℃

存储湿度：   10 ~ 95% (无凝露)

隔离耐压：   3000VDC隔离

外形尺寸：   120 mm  x  70 mm  x  43mm

引脚定义：

引脚	名 称	描   述	引脚	名 称	描   述
1	OUT7	通道7输出	11	D.GND	输入信号公共地
2	OUT6	通道6输出	12	5Vout	5V电压输出
3	OUT5	通道5输出	13	COM	输入信号上拉电阻公共端
4	OUT4	通道4输出	14	TURN	输入信号翻转控制端
5	OUT3	通道3输出	15	D.GND	输入信号公共地
6	OUT2	通道2输出	16	IN0	通道0输入
7	OUT1	通道1输出	17	IN1	通道1输入
8	OUT0	通道0输出	18	IN2	通道2输入
9	PW+	电源正端	19	IN3	通道3输入
10	GND	电源负端，输出信号公共地	20	IN4	通道4输入
			21	IN5	通道5输入
			22	IN6	通道6输入
			23	IN7	通道7输入

表1  引脚定义
