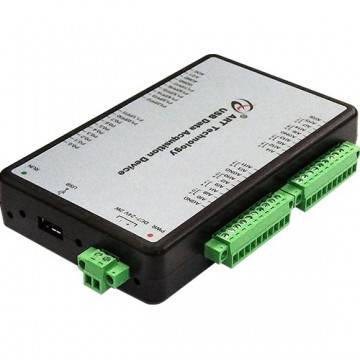

同步采集卡
- 产品型号：
- USB3131A/2A/3A/4A/5A/6A
- 总线类型：
- USB2.0 High Speed
- 操作系统：
- XP、Win7、Win8、Win10
模拟量输入 | 通道数 | 16通道（RSE、NRSE）、8通道（DIFF） | |
分辨率 | 12bit | ||
存储器深度 | 4K 点FIFO | ||
采集速率高达 | 500Ksps | ||
外时钟范围 | 0~500KHz | ||
校准方式 | 软件自动校准 | ||
通道扫描方式 | 异步循环扫描 | ||
采样模式 | 按需单点采样、有限点采样、连续采样 | ||
采样范围 | ±10V、±5V、±2V、±1V | ||
工作电压高达 | ±12V | ||
保护电压 | ±25V | ||
触发方式 | 开始触发、参考触发、暂停触发 | ||
触发类型 | 模拟边沿、模拟窗、数字边沿 | ||
耦合方式 | 直流耦合 | ||
输入阻抗 | 1GΩ | ||
模拟量输出 | 通道数 | 2路 | |
分辨率 | 14bit | ||
采样范围 | ±10V | ||
采集速率高达 | 200Ksps | ||
通道输出模式 | 同步输出 | ||
存储器深度 | 4K字（点）FIFO存储器 | ||
校准方式 | 软件自动校准 | ||
生成模式 | 单点（按需）生成、有限点生成、连续生成 | ||
触发方式 | 开始触发、暂停触发 | ||
触发类型 | 数字边沿 | ||
数字量 | 通道数 | 16 Line | Port0：8 Line |
Port1：8 Line，复用PFI0~7 | |||
电气标准 | TTL兼容 | ||
配置方式 | 程控I/O方向与状态 | ||
默认上电状态 | 用户可配置 | ||
输入输出逻辑电平 | 高电平：高达5V，低至3V 低电平：高达0.8V，低至0V | ||
单通道驱动能力高达 | -20mA @ Source电流 25mA @Sink电流 | ||
CTR计数器 | 通道数 | 2路多功能计数器 | |
计数器位数 | 32位 | ||
计数器功能 | CI：边沿计数、频率测量、周期测量、 半周期测量、脉冲测量、脉宽测量、 双边沿间隔测量、位置测量 (基于增量式编码器) | ||
CO：脉冲输出 | |||
计数器源 | |||
输入频率高达 | 5MHz | ||
电平脉宽低至 | 100nS | ||
电气标准 | TTL电平 | ||
采样方式 | CI：按需单点采样 | ||
CO：单点（按需）生成、有限点生成、连续生成 | |||
